هل يمكن لآلة القطع المائي ثلاثية المحاور قطع المواد ذات الأشكال غير المنتظمة؟

في مجال التصنيع والتصنيع الحديث، يتزايد الطلب على القطع الدقيق للمواد ذات الأشكال غير المنتظمة. تبحث الصناعات مثل السيارات والفضاء والهندسة المعمارية والفن باستمرار عن حلول القطع التي يمكنها التعامل مع الأشكال الهندسية المعقدة بدقة عالية. إحدى التقنيات التي غالبًا ما يتم تسليط الضوء عليها هي 3 Axis Waterjet. كمورد لأنظمة نفث الماء ثلاثي المحاور، يُطرح عليّ هذا السؤال بشكل متكرر: "هل يمكن لنفث الماء ثلاثي المحاور قطع المواد ذات الأشكال غير المنتظمة؟" في منشور المدونة هذا، سوف أستكشف هذا السؤال بالتفصيل، وأتعمق في إمكانيات وقيود وتطبيقات نفاثات الماء ثلاثية المحاور عندما يتعلق الأمر بقطع المواد غير المنتظمة الشكل.

فهم أساسيات القطع بنفث الماء ثلاثي المحاور

قبل أن نتعمق في مسألة قطع الأشكال غير المنتظمة، دعونا أولاً نفهم ما هو النفاث المائي ثلاثي المحاور. إن نفث الماء ثلاثي المحاور عبارة عن آلة قطع تستخدم تيارًا عالي الضغط من الماء، غالبًا ما يتم خلطه مع مادة كاشطة، لقطع المواد المختلفة. يشير "المحور الثلاثة" إلى اتجاهات الحركة الثلاثة: المحاور X وY وZ. يسمح المحوران X وY بالحركة الأفقية على مستوى مسطح، بينما يتحكم المحور Z في الارتفاع الرأسي لرأس القطع.

المبدأ الكامن وراء القطع بنفث الماء بسيط نسبيًا ولكنه قوي. يتم دفع الماء عالي الضغط، عادة عند ضغوط تتراوح بين 30.000 إلى 90.000 رطل لكل بوصة مربعة (psi)، من خلال فتحة صغيرة، مما يؤدي إلى إنشاء تيار جيد وعالي السرعة. عندما تتم إضافة جزيئات كاشطة إلى تيار الماء، فإن قوة القطع تزداد بشكل كبير، مما يسمح لنفث الماء بقطع المواد الصلبة مثل المعدن والحجر والزجاج.

قدرات نفاثات مائية ثلاثية المحاور في قطع الأشكال غير المنتظمة

1. الدقة والمرونة

إحدى المزايا الرئيسية للطابعة المائية ثلاثية المحاور هي قدرتها على تحقيق دقة عالية عند القطع. تسمح أنظمة التحكم العددي بالكمبيوتر (CNC) المستخدمة بشكل شائع في نفاثات الماء الحديثة ثلاثية المحاور بالتحكم الدقيق للغاية في مسار القطع. وهذا يعني أنه حتى الأشكال المعقدة وغير المنتظمة يمكن قطعها بدرجة عالية من الدقة، غالبًا بتفاوتات تصل إلى ±0.005 بوصة (±0.127 مم).

تعد مرونة نفاثات الماء ثلاثية المحاور أحد الأصول الرئيسية أيضًا. عملية القطع غير حرارية، مما يعني عدم وجود منطقة متأثرة بالحرارة (HAZ) كما هو الحال في طرق القطع التقليدية مثل القطع بالليزر أو القطع بالبلازما. وهذا يجعلها مثالية لقطع المواد الحساسة للحرارة، مثل البلاستيك والمواد المركبة وبعض أنواع المعادن. بالإضافة إلى ذلك، يمكن لنفث الماء أن يقطع مجموعة واسعة من المواد، بدءًا من المطاط الناعم وحتى التيتانيوم الصلب، مما يجعله أداة متعددة الاستخدامات لمختلف الصناعات.

2. إنشاء أشكال مخصصة ومصممة

بالنسبة للصناعات التي تتطلب أجزاء أو منتجات مصممة خصيصًا، يمكن لمحرك Waterjet ثلاثي المحاور أن يغير قواعد اللعبة. بمساعدة برنامج CAD (التصميم بمساعدة الكمبيوتر)، يمكن للمصممين إنشاء تصميمات تفصيلية ثنائية الأبعاد للأشكال غير المنتظمة التي يريدون قطعها. يمكن بعد ذلك استيراد هذه التصميمات إلى وحدة التحكم CNC الخاصة بنفث الماء، والتي ستوجه رأس القطع على طول المسار الدقيق لإنشاء الشكل المطلوب.

وهذا مفيد بشكل خاص في صناعات الطيران والسيارات، حيث غالبًا ما يكون للمكونات أشكال ديناميكية هوائية أو مريحة معقدة. على سبيل المثال، في إنتاج أجنحة الطائرات أو أجزاء محرك السيارة، يمكن للمحرك المائي ثلاثي المحاور قطع الأشكال غير المنتظمة المطلوبة بدقة عالية، مما يضمن ملاءمة مثالية وأداء مثالي.

حدود نفاثات الماء ثلاثية المحاور في قطع الأشكال غير المنتظمة

1. حدود العمق والزاوية

في حين أن النفاثة المائية ثلاثية المحاور قادرة بشكل كبير على قطع الأشكال غير المنتظمة على مستوى مسطح، إلا أنها تعاني من بعض القيود عندما يتعلق الأمر بأعماق وزوايا أكبر. يتم استخدام حركة المحور Z في نفث الماء ثلاثي المحاور بشكل أساسي لضبط ارتفاع رأس القطع فوق سطح المادة. ومع ذلك، عندما يتعلق الأمر بقطع الأشكال غير المنتظمة ذات الاختلافات الكبيرة في العمق أو الأشكال الهندسية ثلاثية الأبعاد المعقدة، فقد تواجه نفاثات الماء ثلاثية المحاور صعوبات.

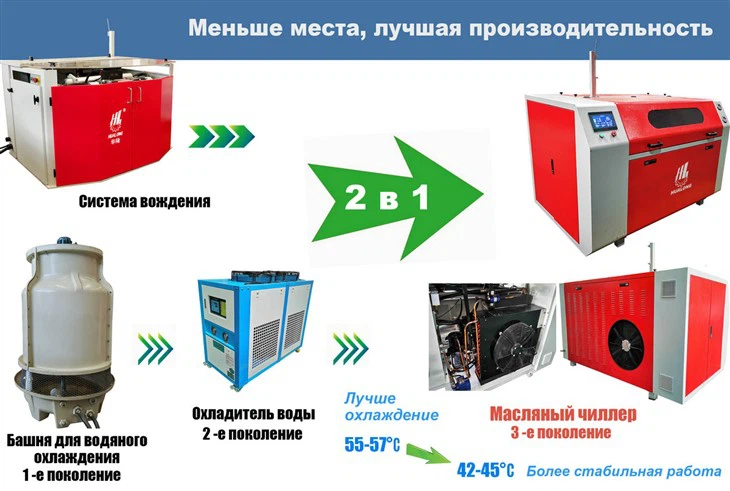

على سبيل المثال، إذا كنت بحاجة إلى قطع شكل به تجويف عميق أو سطح ذو زاوية حادة، فقد لا تتمكن نفاثات الماء ثلاثية المحاور من الوصول إلى جميع المناطق المطلوبة. في مثل هذه الحالات، يمكن استخدام نظام نفاث الماء الأكثر تقدمًا، مثلماكينة القطع بالماء النفاث ثلاثية الأبعاد ذات 5 محاور باستخدام الحاسب الآلي، الذي يوفر محاور حركة إضافية، قد يكون أكثر ملاءمة.

2. سرعة القطع للأشكال المعقدة

هناك قيد آخر وهو سرعة القطع عند التعامل مع أشكال غير منتظمة معقدة للغاية. كلما كان الشكل أكثر تعقيدًا، كلما كانت عملية القطع أبطأ. وذلك لأن وحدة التحكم CNC تحتاج إلى إجراء تعديلات متكررة على مسار رأس القطع لضمان الدقة. في بيئات الإنتاج ذات الحجم الكبير، يمكن أن تكون سرعة القطع البطيئة هذه عائقًا، لأنها قد تزيد من وقت الإنتاج وتكاليفه.

تطبيقات نفاثات مائية ثلاثية المحاور للمواد غير المنتظمة

1. الهندسة المعمارية والتصميم الداخلي

في مجال الهندسة المعمارية والتصميم الداخلي، تُستخدم نفاثات الماء ثلاثية المحاور على نطاق واسع لإنشاء عناصر زخرفية بأشكال غير منتظمة. على سبيل المثال، يمكن استخدامها لقطع أنماط معقدة من الحجر أو الزجاج لواجهات المباني أو أسطح العمل أو الأقسام. تتيح القدرة على قطع الأشكال الدقيقة والفريدة من نوعها للمصممين إضفاء الحيوية على رؤاهم الإبداعية، مما يضيف لمسة من الأناقة والتفرد إلى البيئة المبنية.

2. الفن والنحت

يستفيد الفنانون والنحاتون أيضًا من إمكانيات نفاثات الماء ثلاثية المحاور. يمكنهم استخدام نفث الماء لقطع مواد مختلفة، مثل المعدن والخشب والحجر، إلى أشكال غير منتظمة ومجردة. توفر هذه التقنية مستوى جديدًا من الدقة والتحكم، مما يتيح للفنانين إنشاء أعمال فنية أكثر تعقيدًا وتفصيلاً.

3. تصنيع المكونات صغيرة الحجم

لتصنيع المكونات صغيرة الحجم ذات الأشكال غير المنتظمة، تعد نفاثات الماء ثلاثية المحاور خيارًا شائعًا. غالبًا ما تتطلب صناعات مثل الإلكترونيات وصناعة المجوهرات إنتاج أجزاء صغيرة ومعقدة بدقة عالية. يستطيع نفث الماء ثلاثي المحاور قطع هذه المكونات بدقة، مما يضمن جودة المنتجات النهائية ووظائفها.

مقارنة مع أنظمة نفث الماء الأخرى

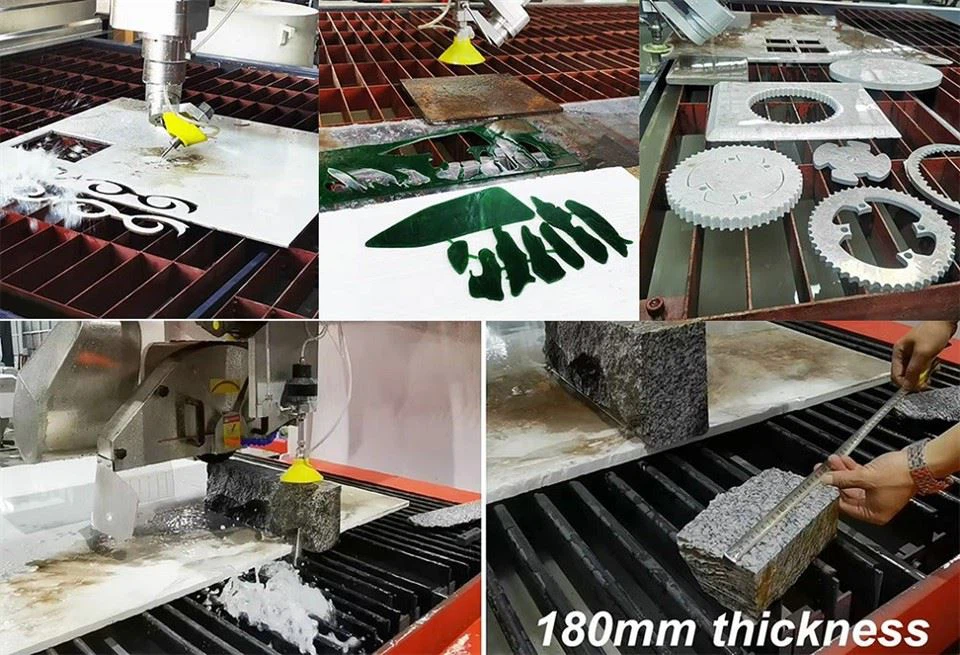

عند التفكير في قطع أشكال غير منتظمة، من المهم مقارنة نفاثات الماء ثلاثية المحاور مع الأنواع الأخرى من أنظمة نفث الماء. على سبيل المثال، أآلة قطع البلاط بالماء النفاثقد تكون مصممة خصيصًا لقطع البلاط، والذي عادةً ما يكون له أشكال بسيطة نسبيًا. في حين أنه يمكن أن يوفر قطعًا عالي السرعة لهذه الأشكال المنتظمة، إلا أنه قد يفتقر إلى المرونة اللازمة للتعامل مع الأشكال الهندسية غير المنتظمة الأكثر تعقيدًا.

ومن ناحية أخرى قال أآلة قطع الحجر بنفث الماء ذات 5 محاوريوفر محاور إضافية للحركة، مما يسمح بقطع ثلاثي الأبعاد أكثر تعقيدًا. يمكنها قطع المواد بأعماق وزوايا مختلفة بشكل أكثر فعالية من النفاثات المائية ثلاثية المحاور. ومع ذلك، فهي تأتي أيضًا بتكلفة أعلى، سواء من حيث سعر الشراء الأولي أو الصيانة.

الاستنتاج: جدوى النفاثة المائية ثلاثية المحاور للأشكال غير المنتظمة

في الختام، فإن النفاث المائي ثلاثي المحاور قادر بالفعل على قطع المواد ذات الأشكال غير المنتظمة. إن دقتها ومرونتها وقدرتها على العمل مع مجموعة واسعة من المواد تجعلها أداة قيمة للعديد من الصناعات. ومع ذلك، فإنه يحتوي أيضًا على بعض القيود، خاصة عند التعامل مع الأشكال الهندسية ثلاثية الأبعاد المعقدة أو في سيناريوهات الإنتاج كبيرة الحجم.

إذا كنت تعمل في صناعة تتطلب قطع أشكال غير منتظمة على مستوى مسطح أو مع اختلافات طفيفة فقط في العمق، فيمكن أن تكون نفاثات الماء ثلاثية المحاور حلاً فعالاً وفعالاً من حيث التكلفة. ولكن إذا كنت بحاجة إلى قطع أشكال ثلاثية الأبعاد معقدة للغاية، فقد تحتاج إلى التفكير في الترقية إلى نظام نفث الماء أكثر تقدمًا.

باعتبارنا موردًا لأنظمة نفث الماء ثلاثية المحاور، فإننا ملتزمون بتزويد عملائنا بأفضل حلول القطع. سواء كنت فنانًا صغير الحجم أو شركة تصنيع كبيرة الحجم، يمكننا مساعدتك في تحديد ما إذا كانت نفاثات الماء ثلاثية المحاور هي الاختيار الصحيح لاحتياجاتك الخاصة. إذا كنت مهتمًا بمعرفة المزيد عن منتجات 3 Axis Waterjet أو ترغب في مناقشة متطلبات القطع الخاصة بك، فلا تتردد في الاتصال بنا للحصول على استشارة مفصلة. ونحن نتطلع إلى العمل معكم لتحقيق أهداف القطع الخاصة بك.
